自動控制系統
可編程邏輯控制器（Programmable Logic Controller，PLC），它采用一類可編程的存儲器，用于其內部存儲程序，執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
可編程邏輯控制器(PLC)實質是一種專用于工業控制的計算機，其硬件結構基本上與微型計算機相同，基本構成包括：1、電源2、中央處理單元（CPU）3、存儲器4、輸入/輸出接口5、功能模塊6、通訊模塊。
可編程邏輯控制器(PLC)本身的硬件采用積木式結構，有母板，數字I/O模板，模擬I/O模板，還有特殊的定位模板，條形碼識別模板等模塊，用戶可以根據需要采用在母板上擴展或者利用總線技術配備遠程I/O從站的方法來得到想要的I/O數量。
可編程邏輯控制器(PLC)在實現各種數量的I/O控制的同時，還具備輸出模擬電壓和數字脈沖的能力，使得它可以控制各種能接收這些信號的伺服電機，步進電機，變頻電機等，加上人機界面的支持，可編程邏輯控制器(PLC)可以滿足您在過程控制中任何層次上的需求
可編程邏輯控制器(PLC)具有穩定可靠、價格便宜、功能齊全、應用靈活方便、操作維護方便的優點。

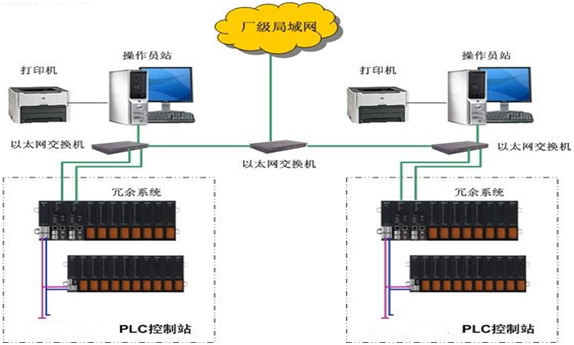

系統結構圖
可編程邏輯控制器（PLC）特點。
1.使用方便，編程簡單
采用簡明的梯形圖、邏輯圖或語句表等編程語言，系統開發周期短，現場調試容易�？稍诰�修改程序，改變控制方案而不拆動硬件。
2.功能強，性能價格比高
一臺小型PLC內有成百上千個可供用戶使用的編程元件，有很強的功能，可以實現非常復雜的控制功能。它與相同功能的繼電器系統相比，具有很高的性能價格比。PLC可以通過通信聯網，實現分散控制，集中管理。
3.硬件配套齊全，用戶使用方便，適應性強
PLC產品已經標準化、系列化、模塊化，配備有品種齊全的各種硬件裝置供用戶選用，用戶能靈活方便地進行系統配置，組成不同功能、不同規模的系統。PLC的安裝接線也很方便，一般用接線端子連接外部接線。PLC有較強的帶負載能力，可以直接驅動一般的電磁閥和小型交流接觸器。
4.可靠性高，抗干擾能力強
PLC采取了一系列硬件和軟件抗干擾措施，具有很強的抗干擾能力，平均無故障時間達到數萬小時以上，可以直接用于有強烈干擾的工業生產現場。
5.系統的設計、安裝、調試工作量少
PLC用軟件功能取代了繼電器控制系統中大量的中間繼電器、時間繼電器、計數器等器件，使控制柜的設計、安裝、接線工作量大大減少；PLC的梯形圖程序采用順序控制設計法來設計，編程方法有規律，容易掌握；PLC完成了系統的安裝和接線后，在現場的統調過程中發現的問題可通過修改程序解決，大幅度減少系統的調試時間。
6.維修工作量小，維修方便
PLC的故障率很低，且有完善的自診斷和顯示功能。PLC或外部的輸入裝置和執行機構發生故障時，可以根據PLC提供的信息迅速地查明故障的原因，可迅速地排除故
